Internationale Projekte

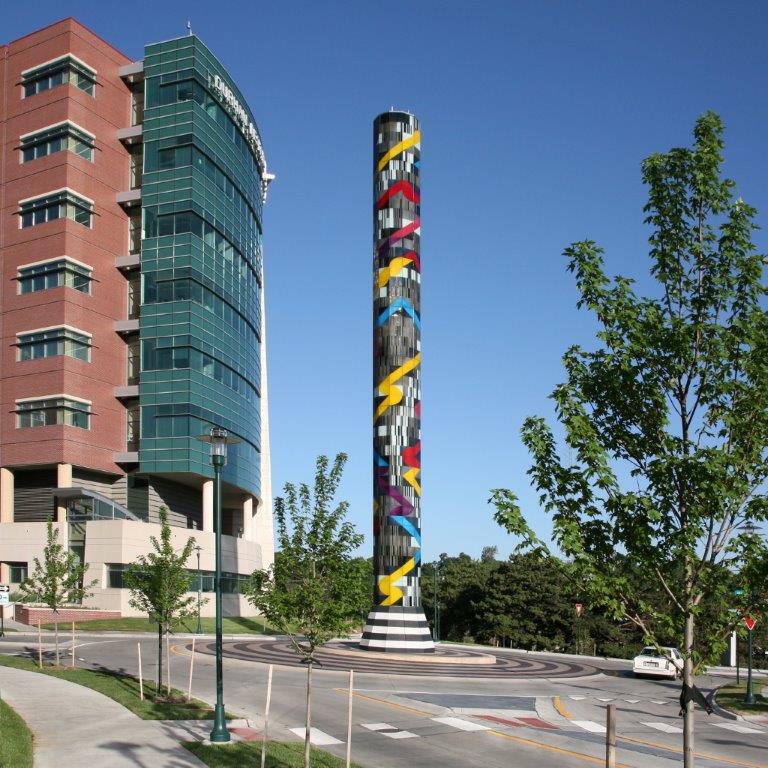

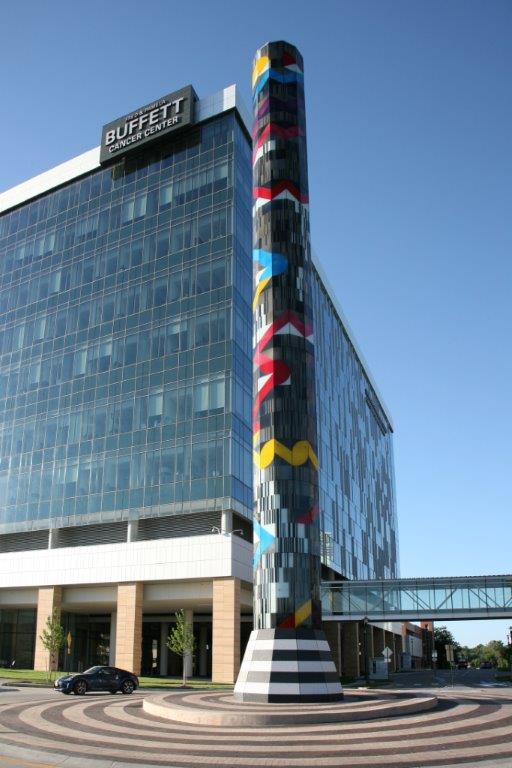

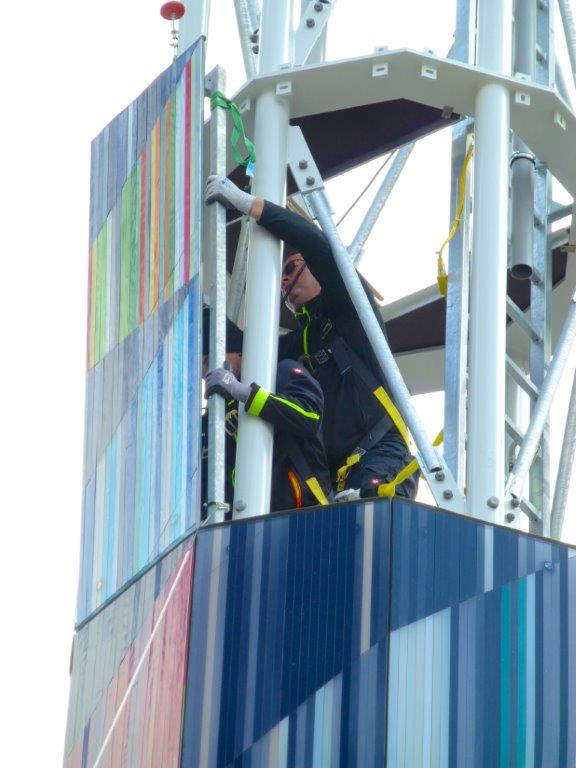

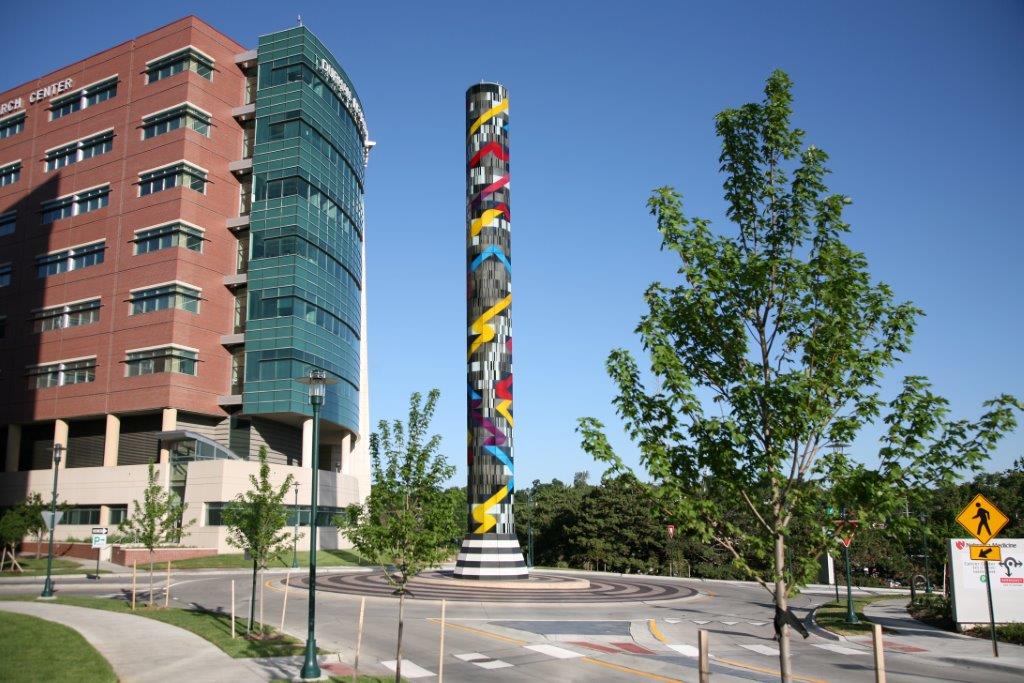

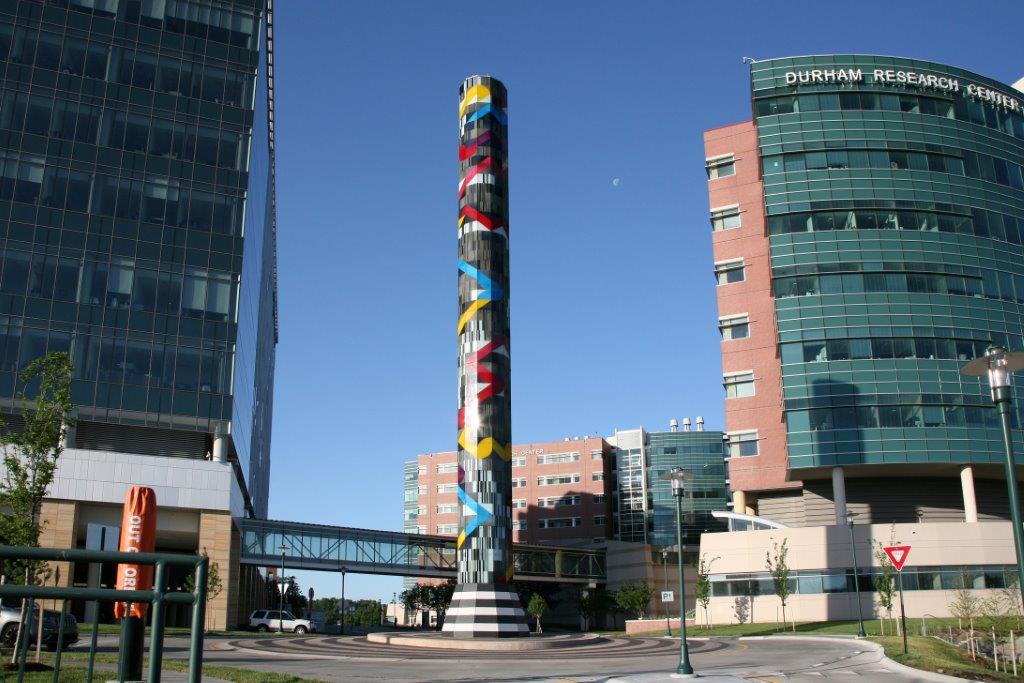

Glasturm „Search”
Lighted glass tower Fred &Pamela Buffett Cancer Center University of Nebraska Medica Center Omaha
Der Glasturm ist ein Kunstprojekt des Künstlers Jun Kaneko aus Omaha Nebraska.

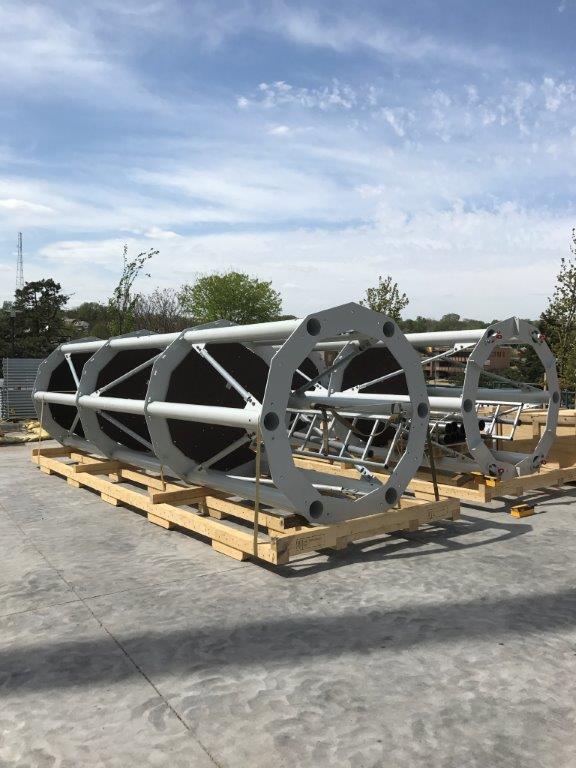

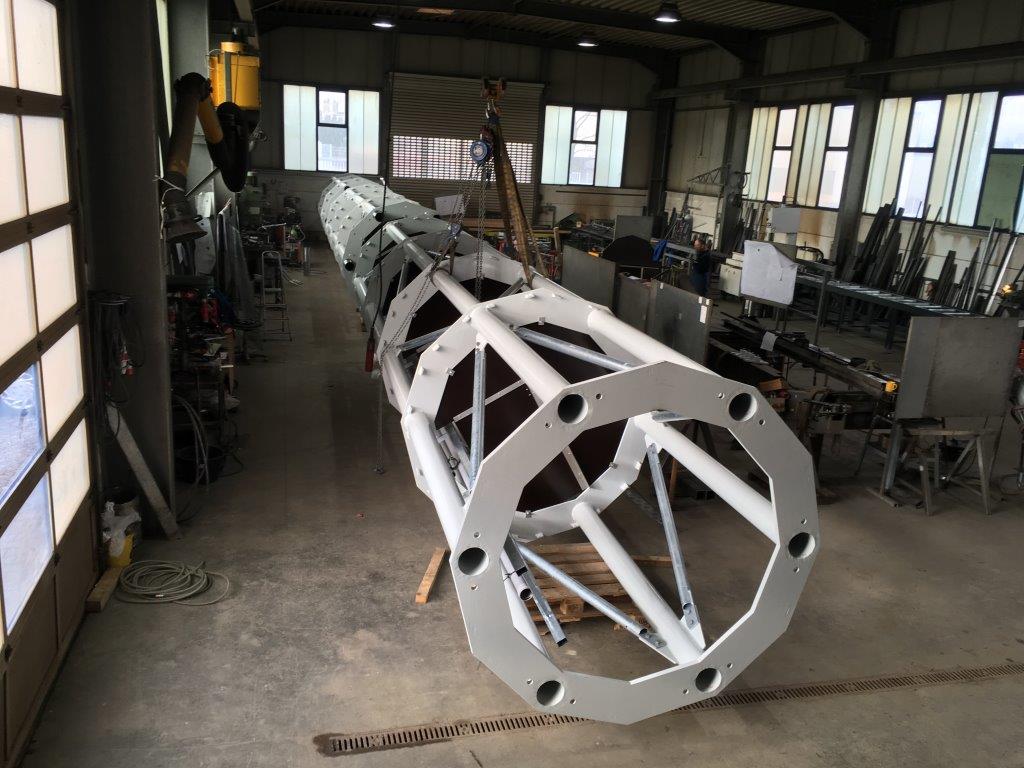

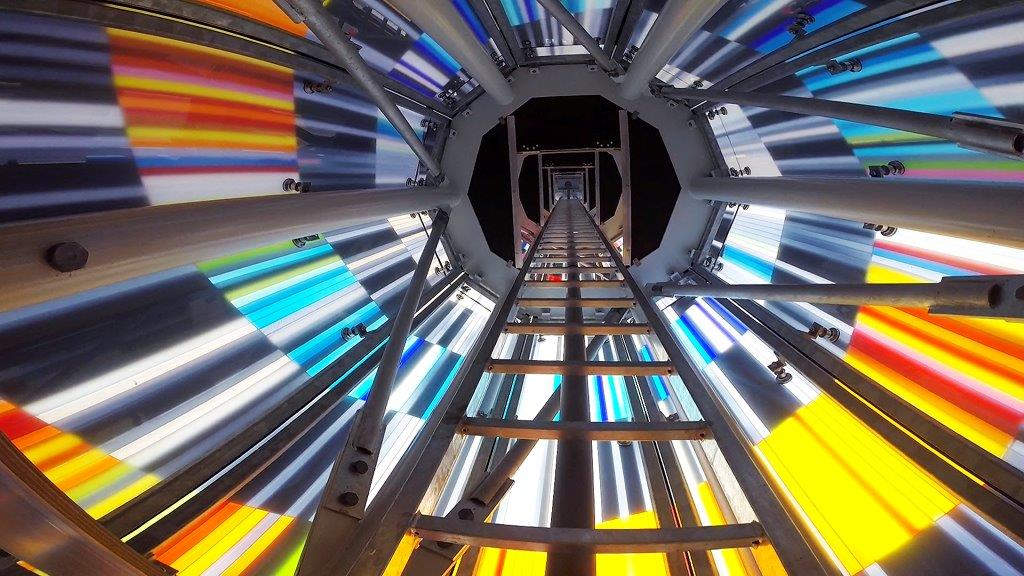

Der Turm hat eine Höhe von 22,9 Meter. Der Glasturm in Omaha ist mit 10 Glasetagen um 4,8 Meter höher als der im Jahr 2014 errichtet Turm in Lincoln. Das Glasstudio Derix GmbH &CoKG aus Taunusstein erhielt den Auftrag für dieses zweite Kunstprojekt des Künstlers Jun Kaneko. Wir fertigten für dieses Kunstobjekt das Stahltragwerk mit 9 Tonnen Gewicht. Die 3 Elemente des Stahltragwerkes wurden in der Werkhalle in Triebes komplett mit Podesten, Leitern und Installationen vorgefertigt. Die Oberflächenbeschichtung wurde durch die Firma Kosti GmH aus Triebes als Duplex-Beschichtung ausgeführt. Die Verglasung erfolgte durch 120 Glaspaneele, die mit Stahlrahmen an der Konstruktion ausgerichtet und verschraubt wurden.

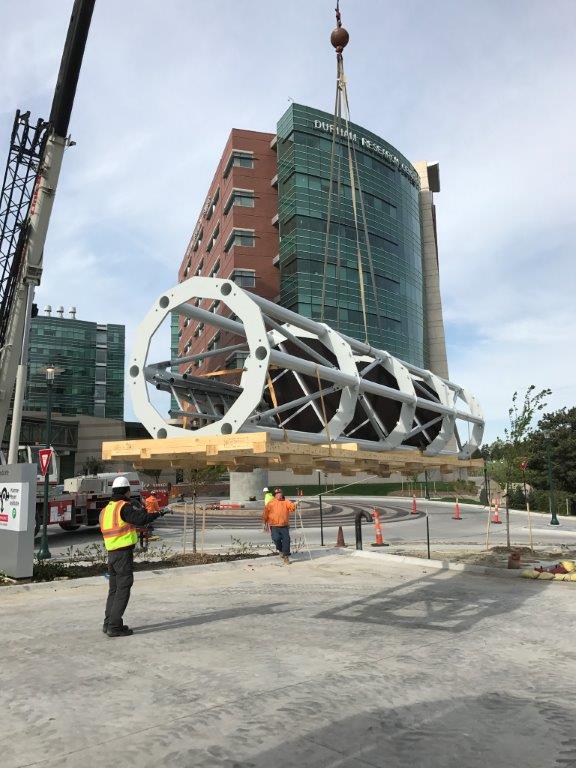

Die Montage erfolgte im Frühjahr 2017 mit zwei Monteuren der Firma Wimmer und zwei Monteuren der Firma Derix in einem Zeitraum von nur 10 Tagen.
Montagevideo Glasturm Omaha
The Last Panels Top the Main Tower of "Search" from Bill Ganzel on Vimeo.
Video by Bill Ganzel, http://ganzelgroup.com.
Projekte Moskau
Referenzen: Internationale Stahl-Sonderkonstruktionen
In Zusammenarbeit mit der Derix Glasstudios GmbH & CoKG realisierten wir zwei technisch anspruchsvolle Stahlkuppeln für ein Wohnhaus in Moskau, die höchste statische Anforderungen mit Glaskunst vereinen.

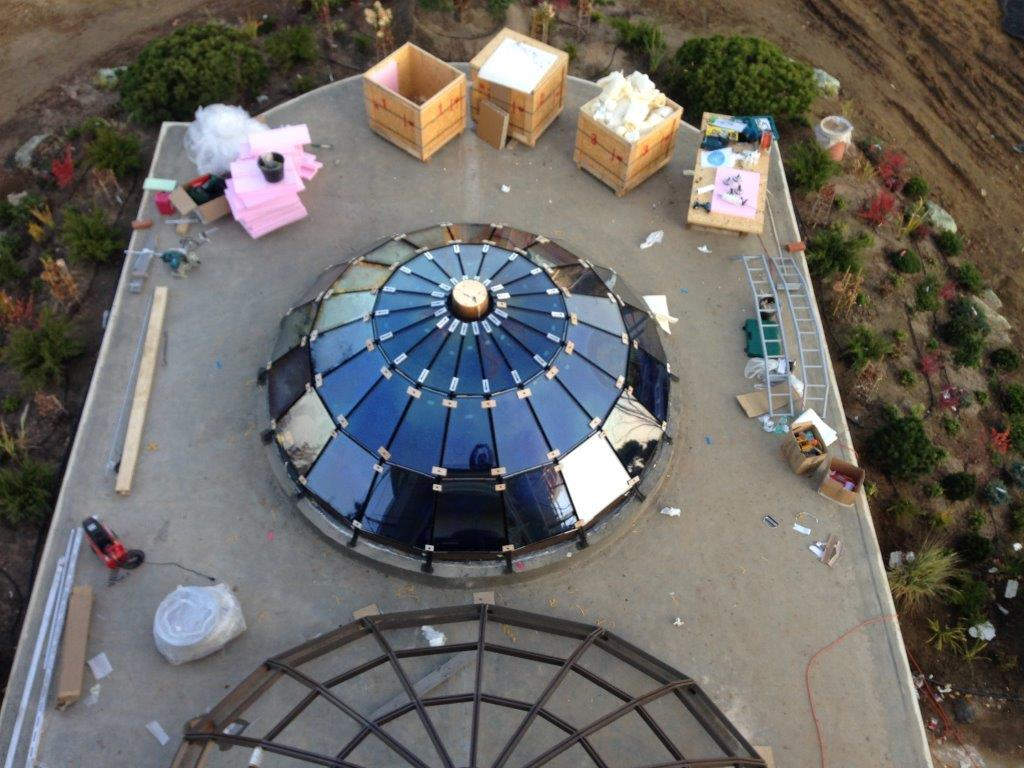

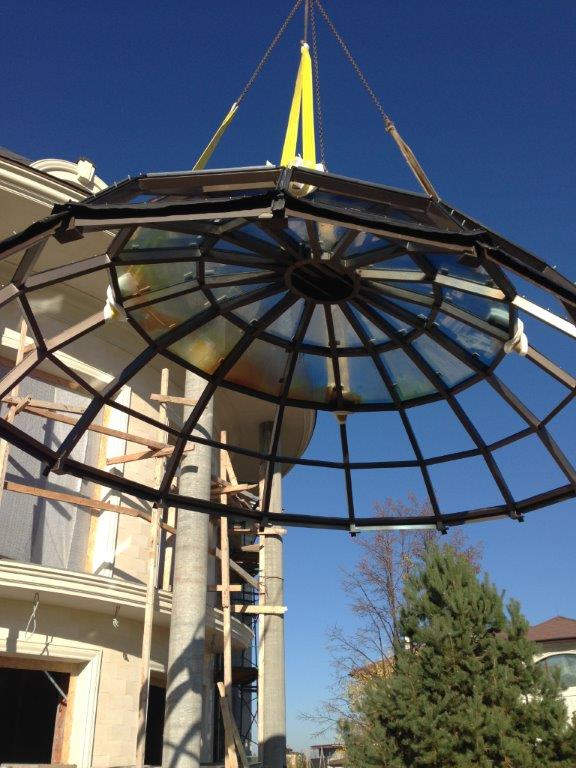

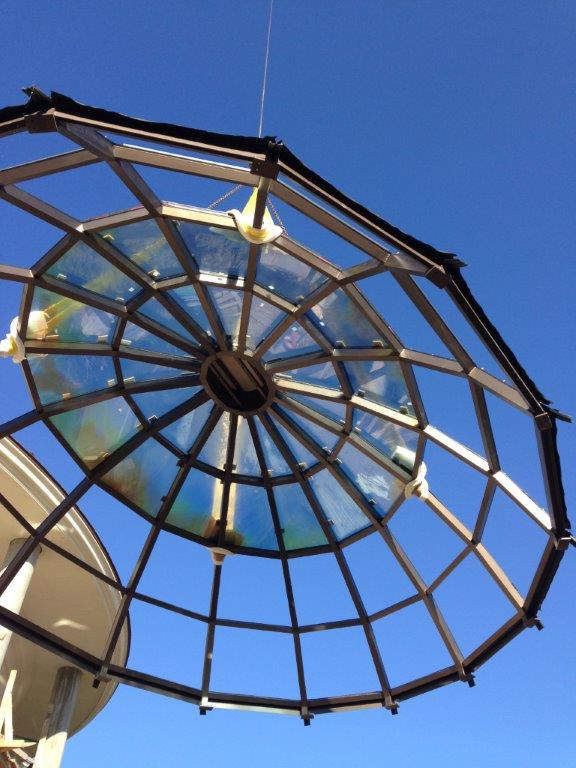

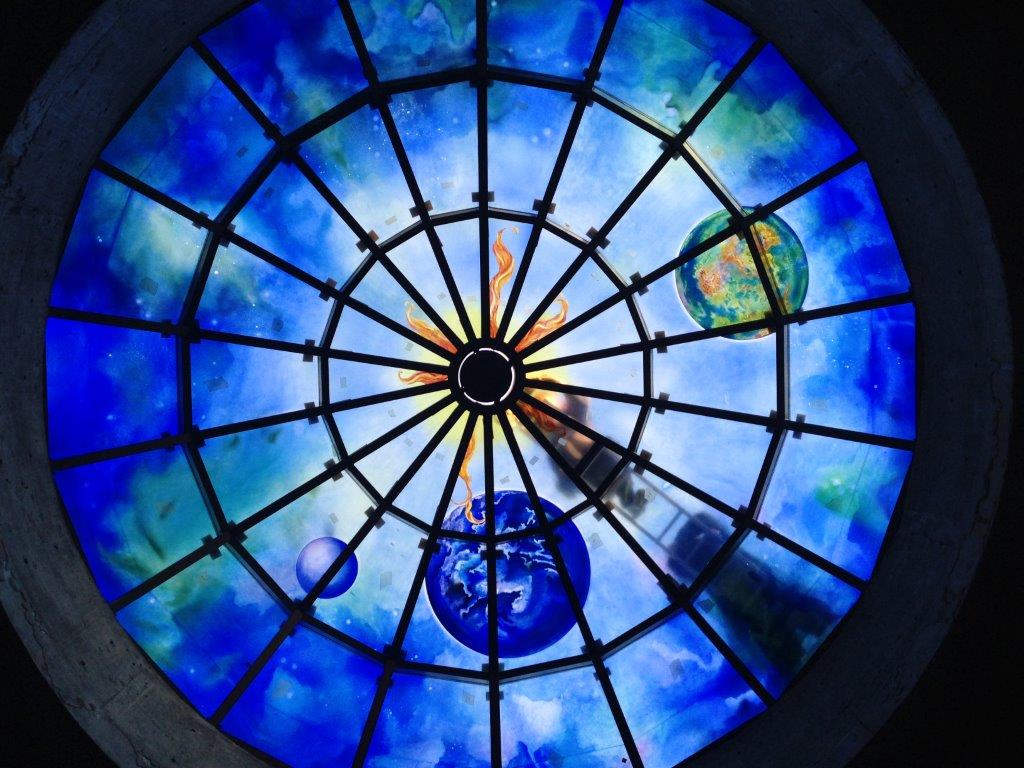

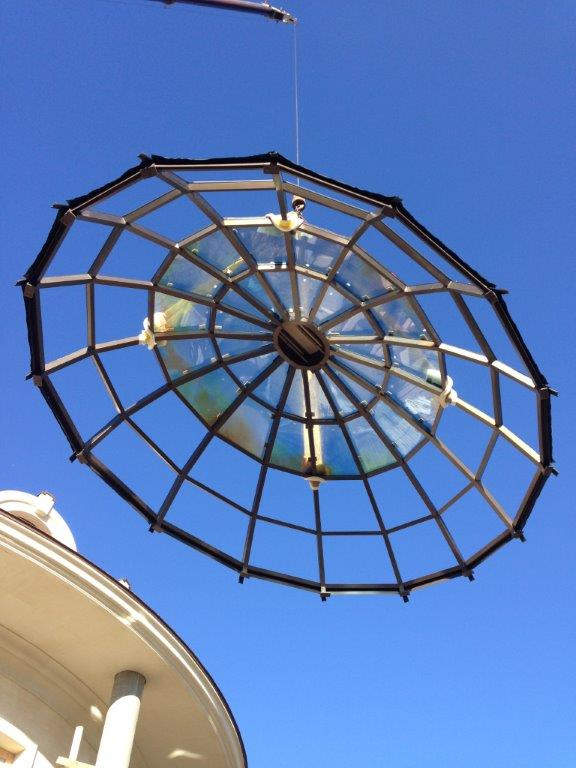

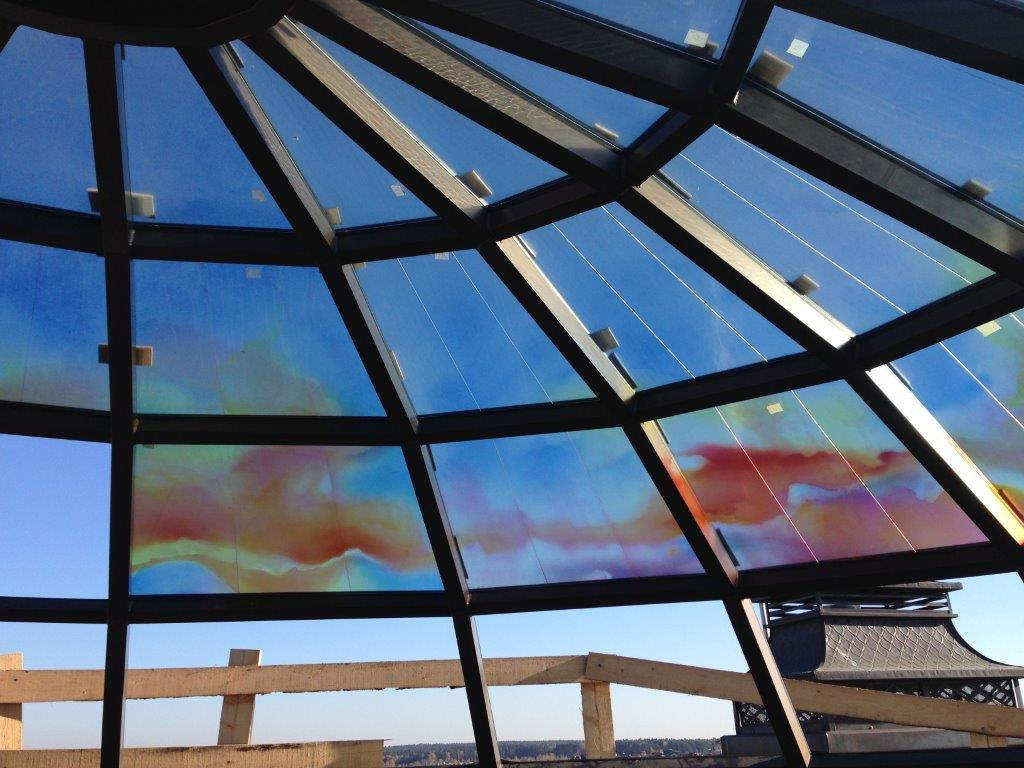

Projekt Moskau: Ovale und Runde Stahlkuppel
Fertigung: Ovale und runde Kuppelkonstruktion aus Schüco-Jansen Stahl-Fassadenprofilen.

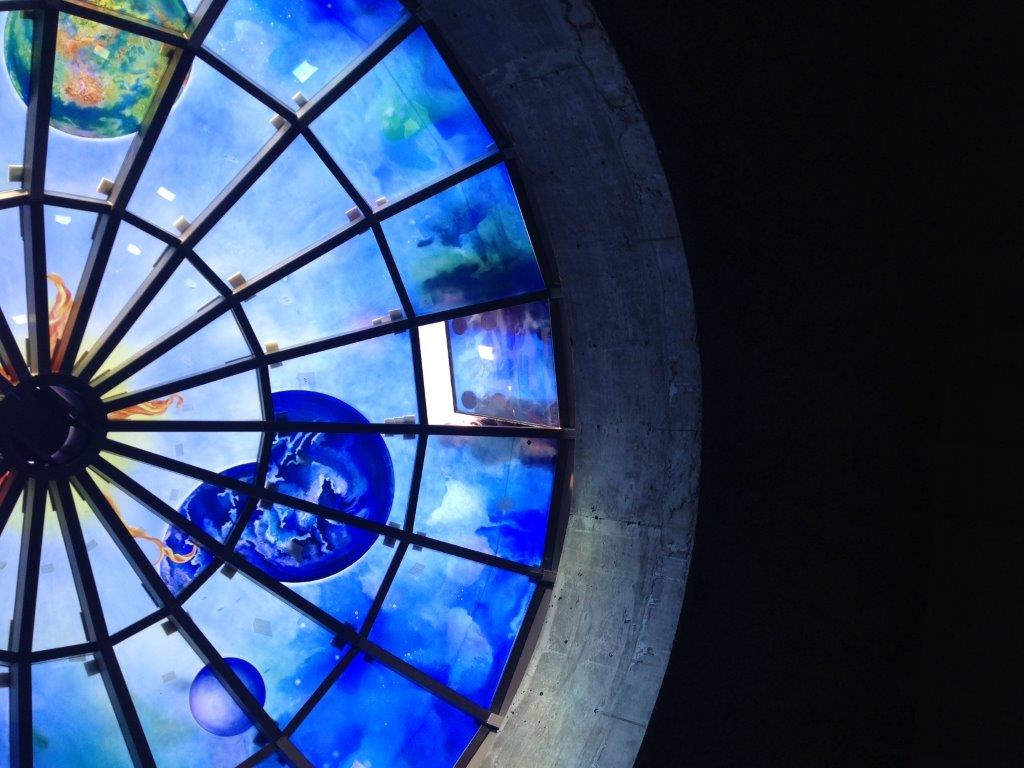

Verglasung: 3-fach Verglasung mit innenliegender Glaskunst (Scheibendicke 47 mm). Statische Nachweise erbracht durch das Ingenieurbüro Peter Flock.
Besonderheit: Die ovale Kuppel weist eine verdrillte Konstruktion der Sparren auf, um präzise und gleichmäßige Auflager für die Glaselemente zu garantieren.

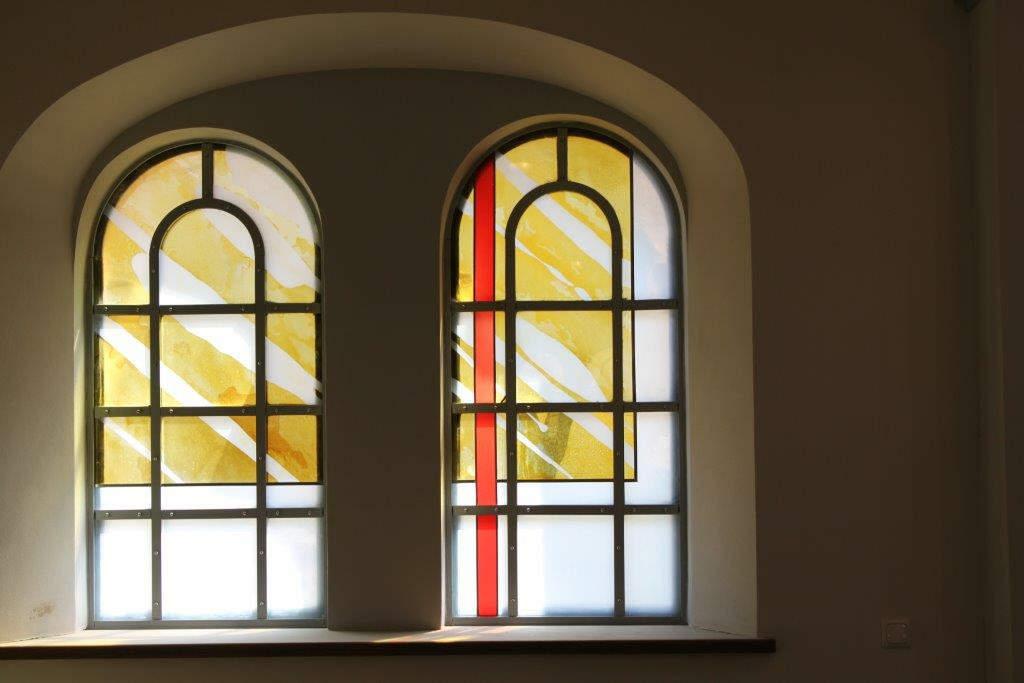

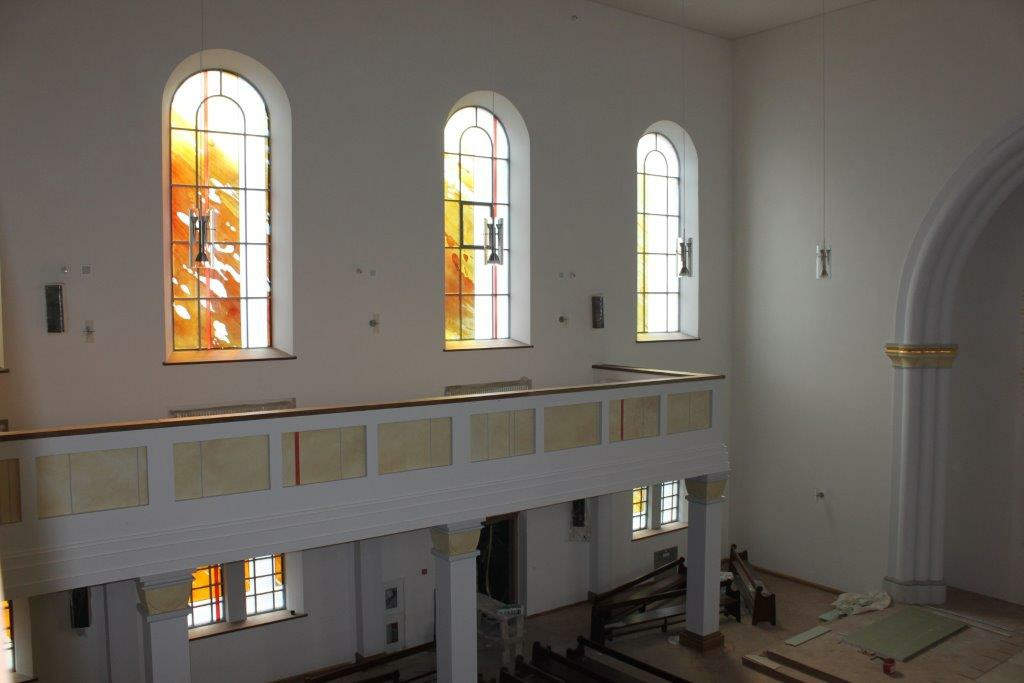

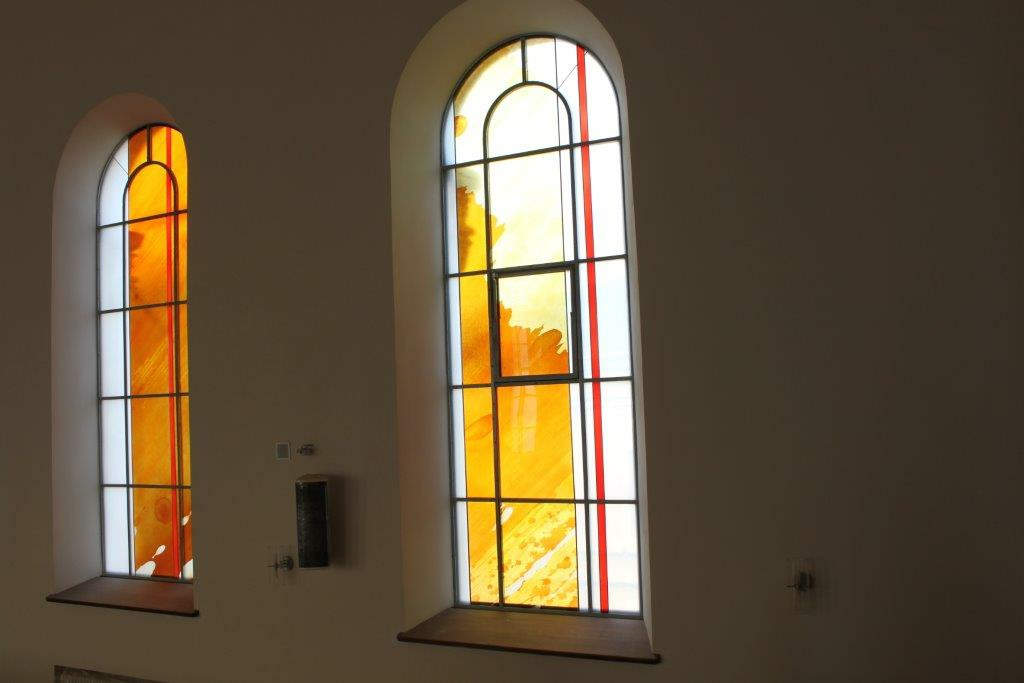

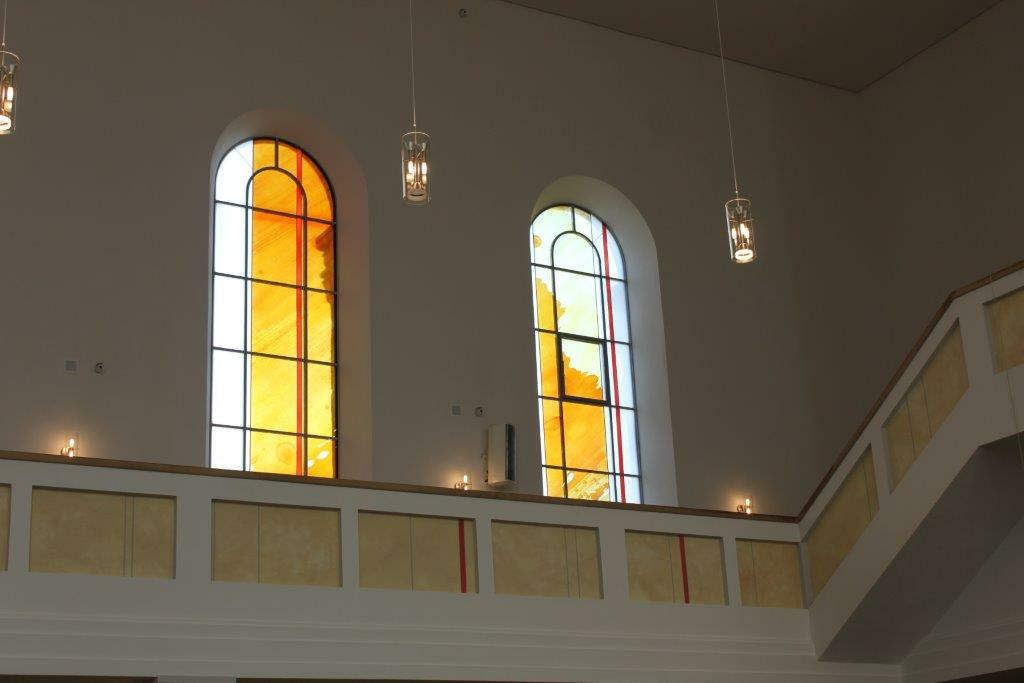

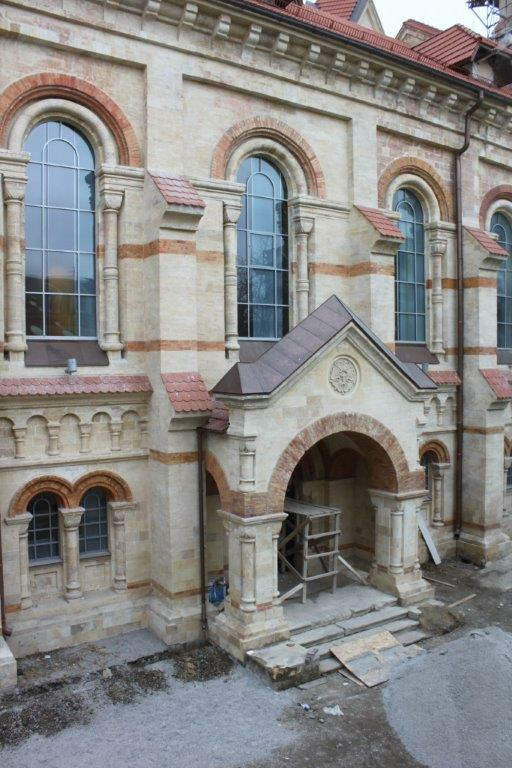

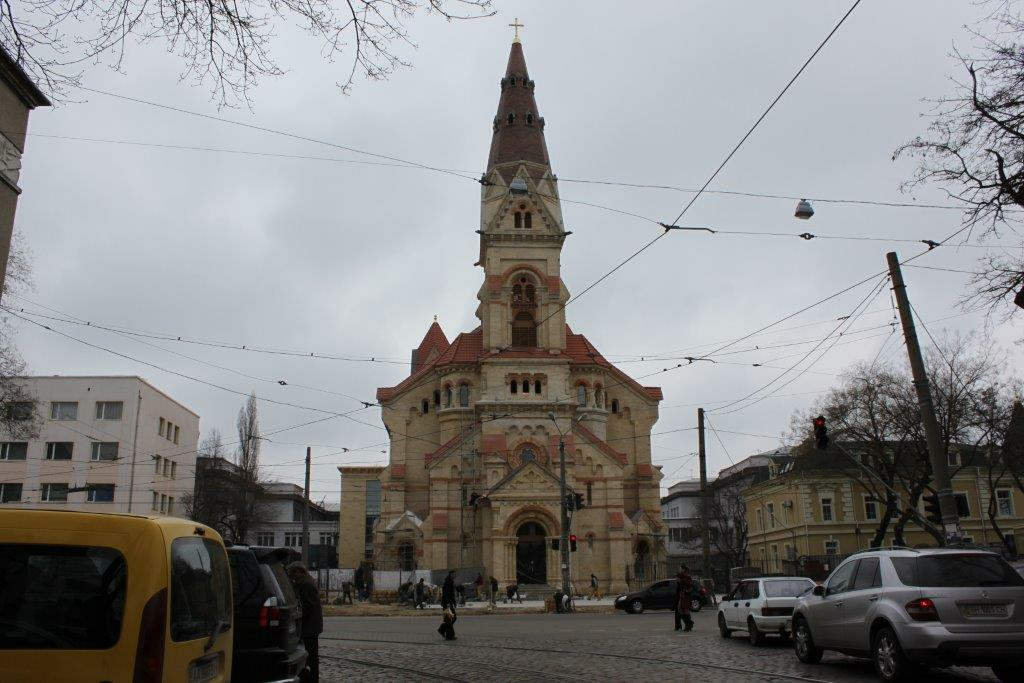

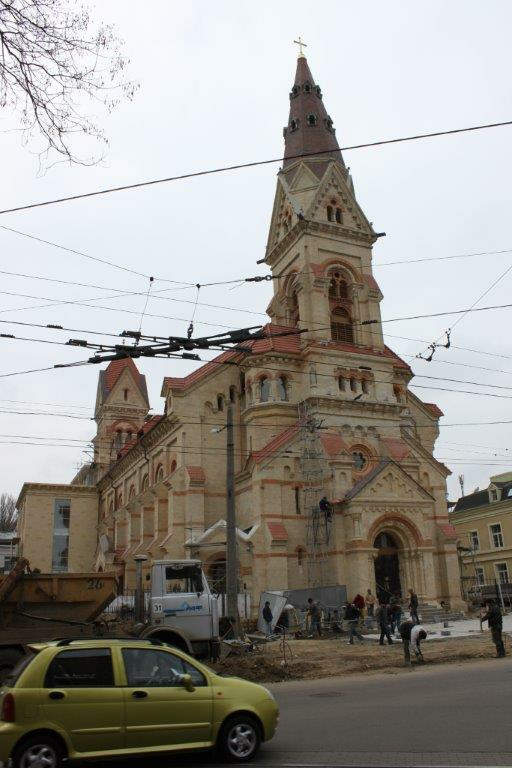

Evangelisch-Lutherische St. Pauls Kirche zu Odessa (Urkaine)
Referenzen: Wiedererrichtung St. Pauls Kirche, Odessa

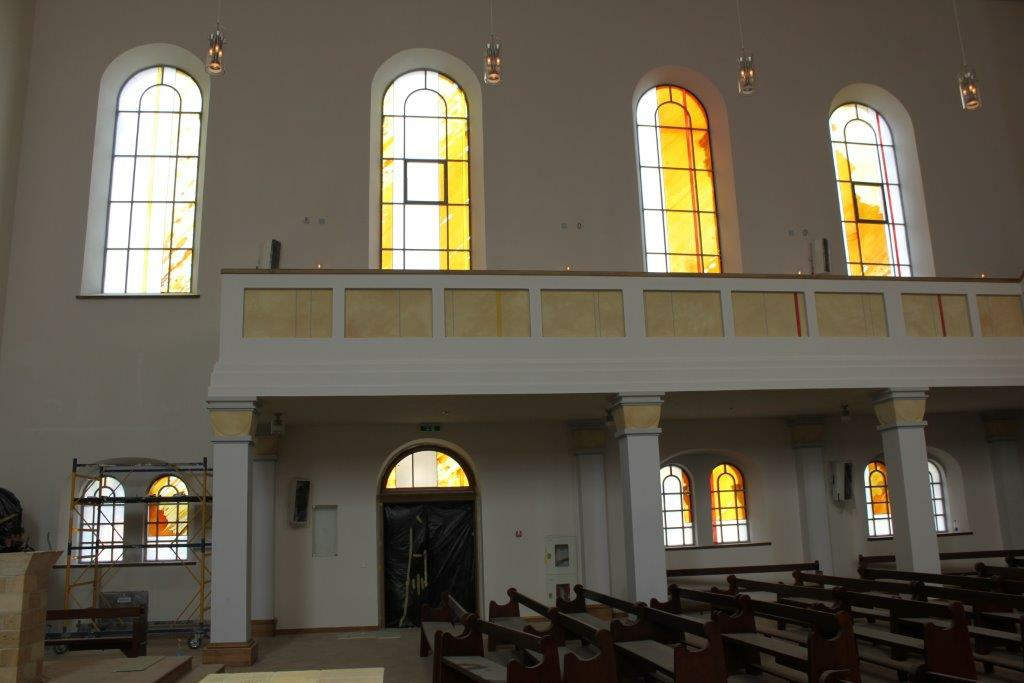

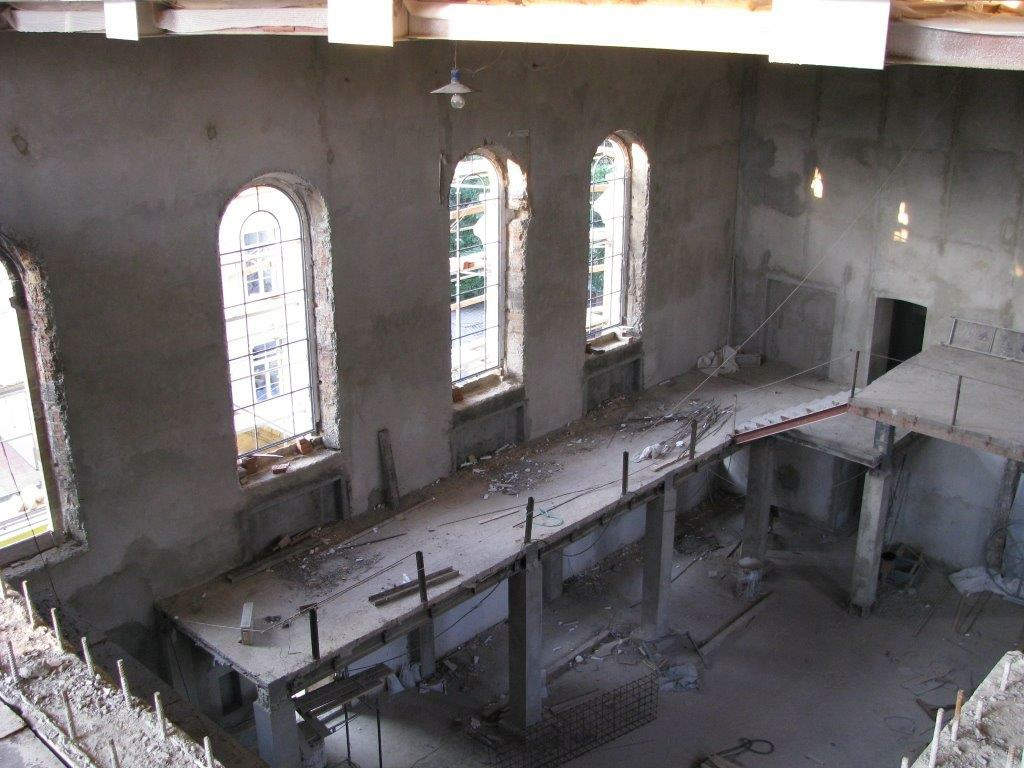

Ein besonderes internationales Projekt: Im Auftrag der Evangelisch-Lutherischen Kirche in Odessa und des Landeskirchenamtes in Bayern leisteten wir einen entscheidenden Beitrag zur Wiedererrichtung der historischen St. Pauls Kirche.

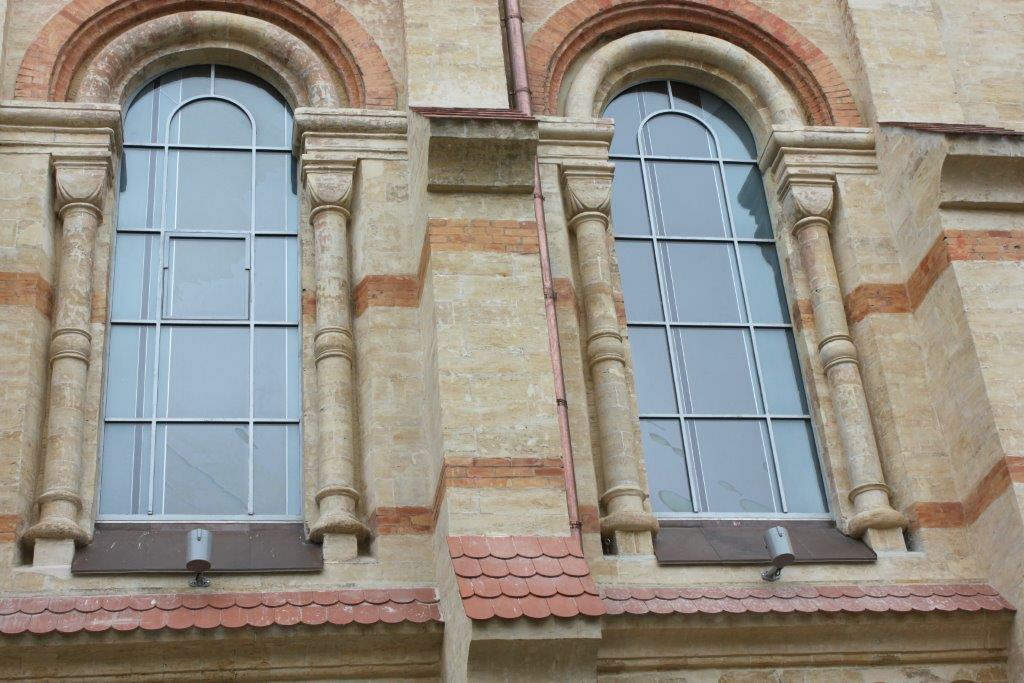

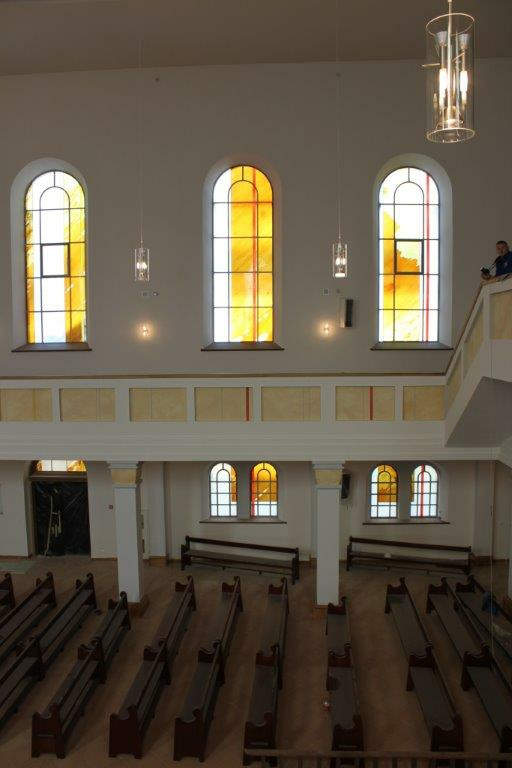

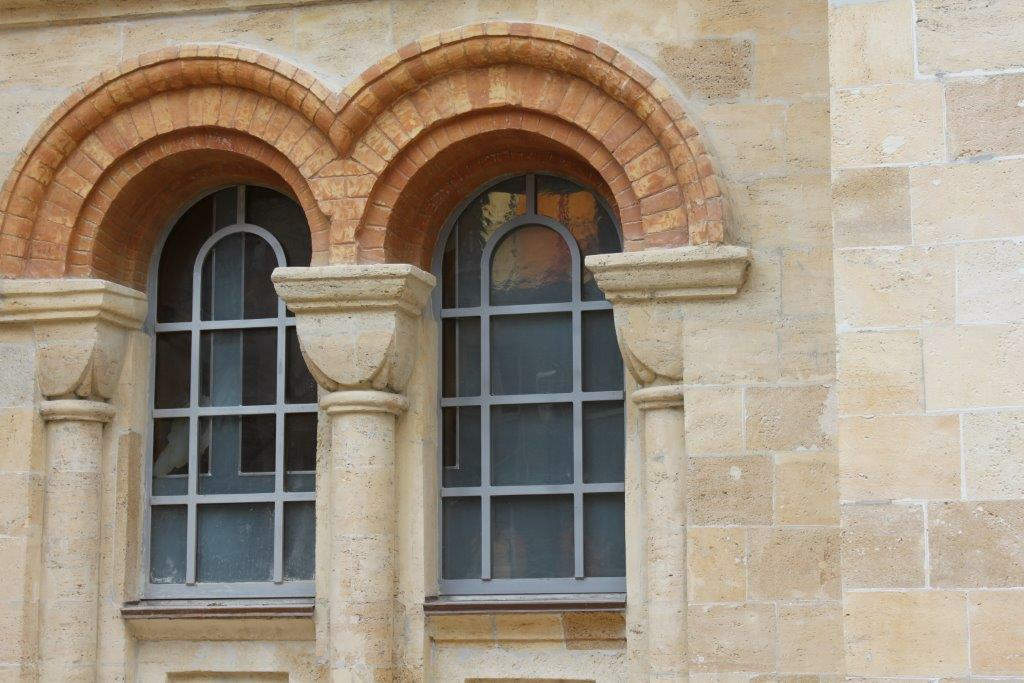

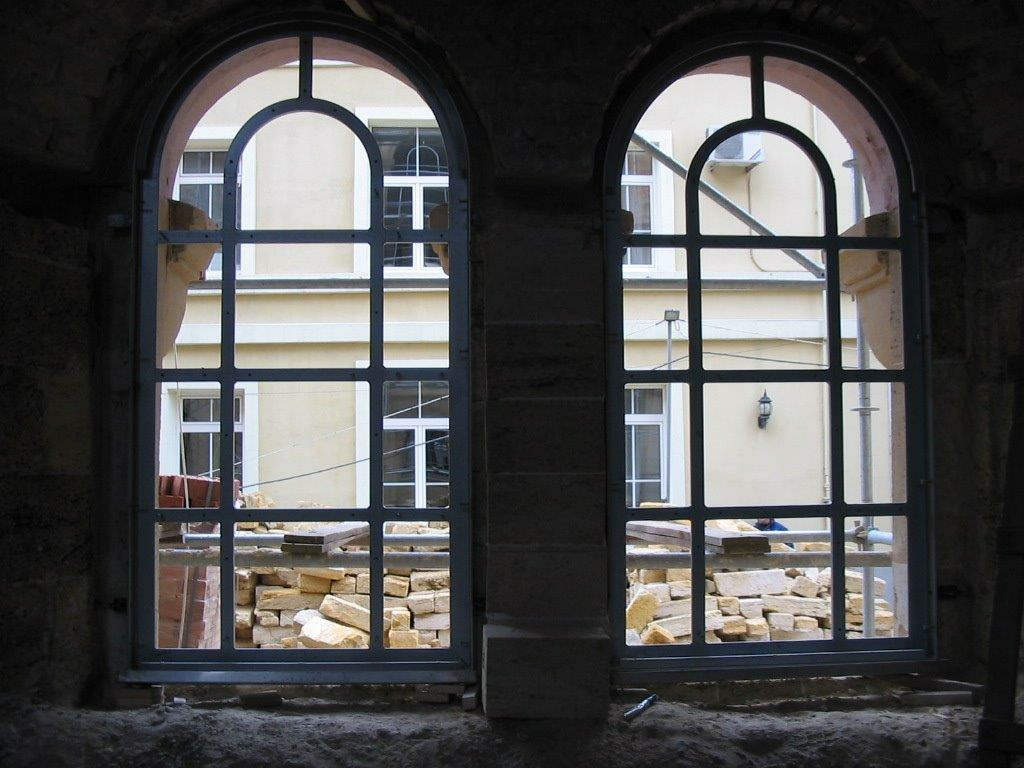

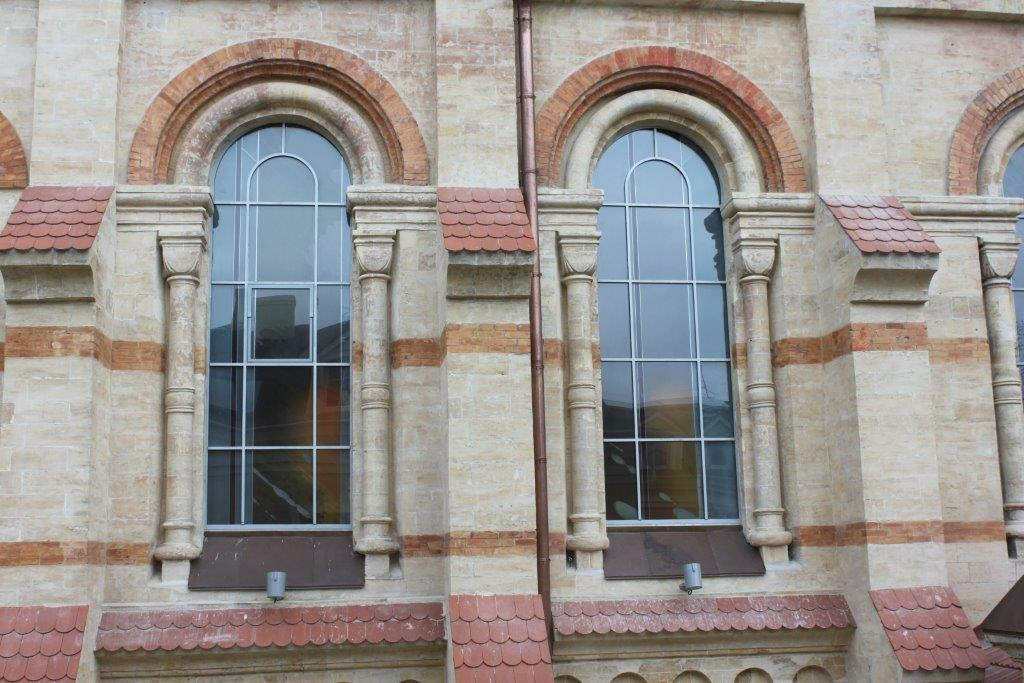

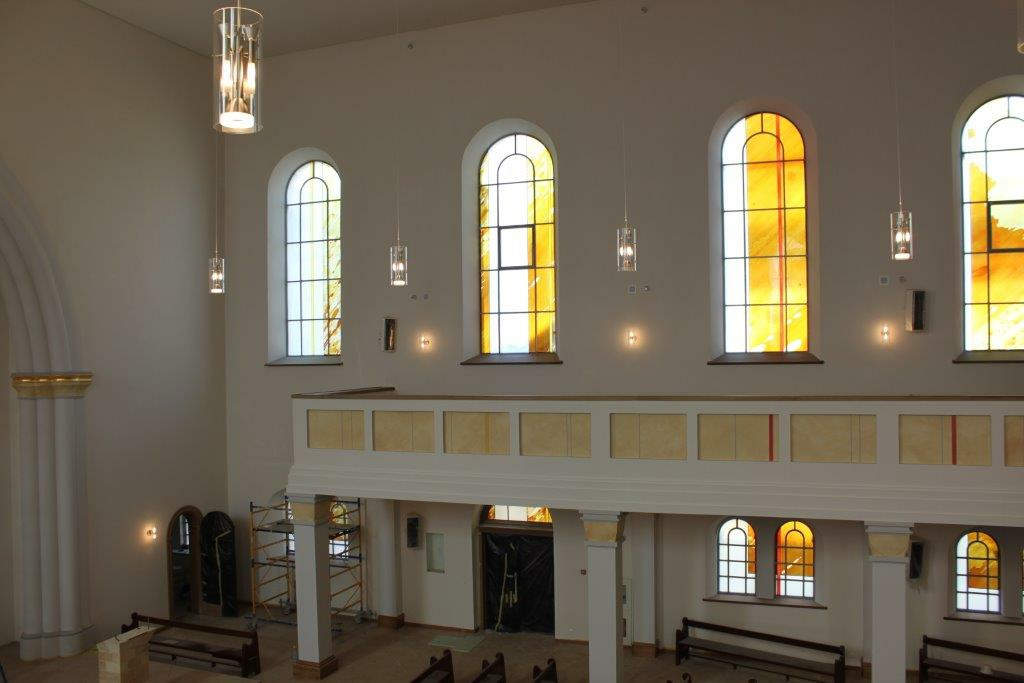

Leistungsumfang: Fertigung und Montage aller Stahlrahmen und Lüftungsflügel der Kirchenfenster.

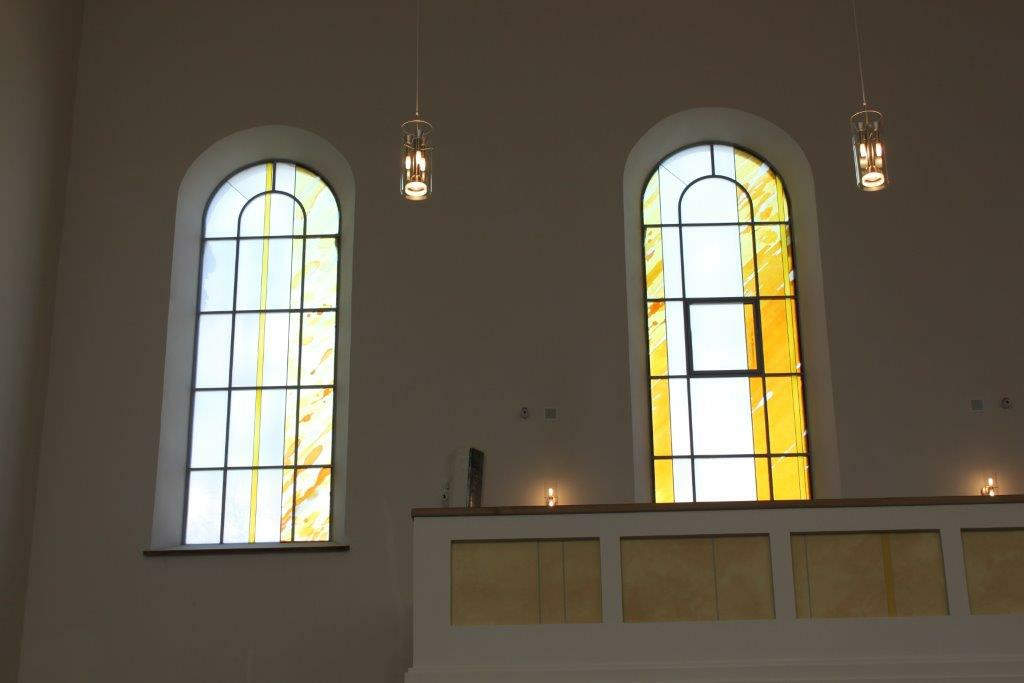

Details Fenster: Die Rahmen wurden speziell zur Aufnahme der Bleiverglasungen konstruiert.

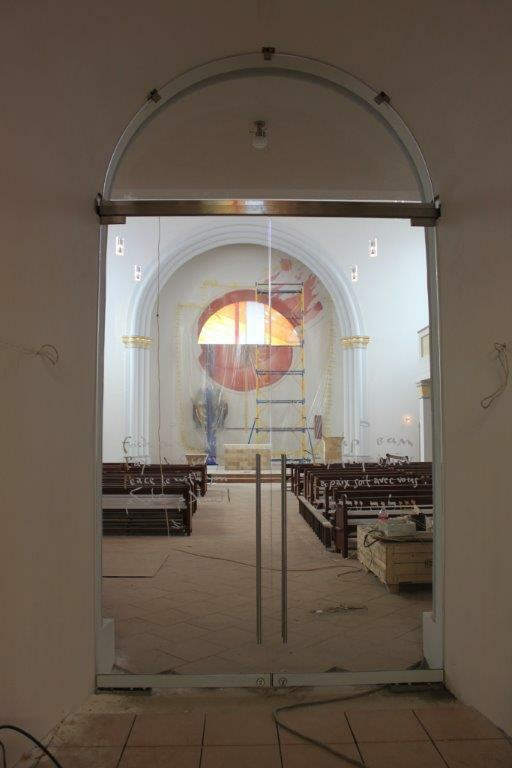

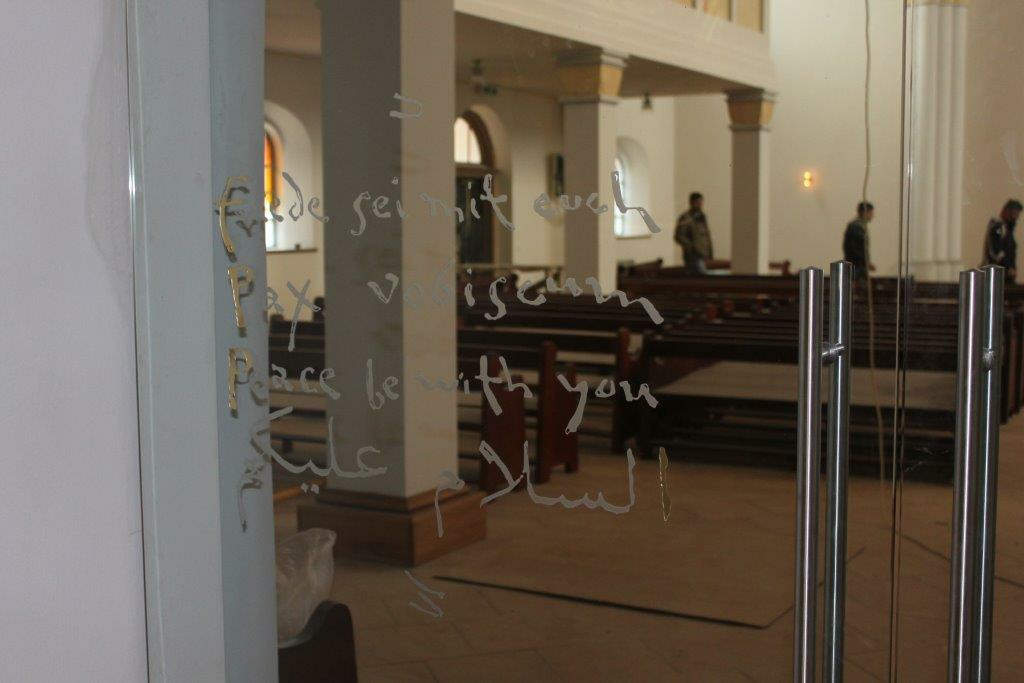

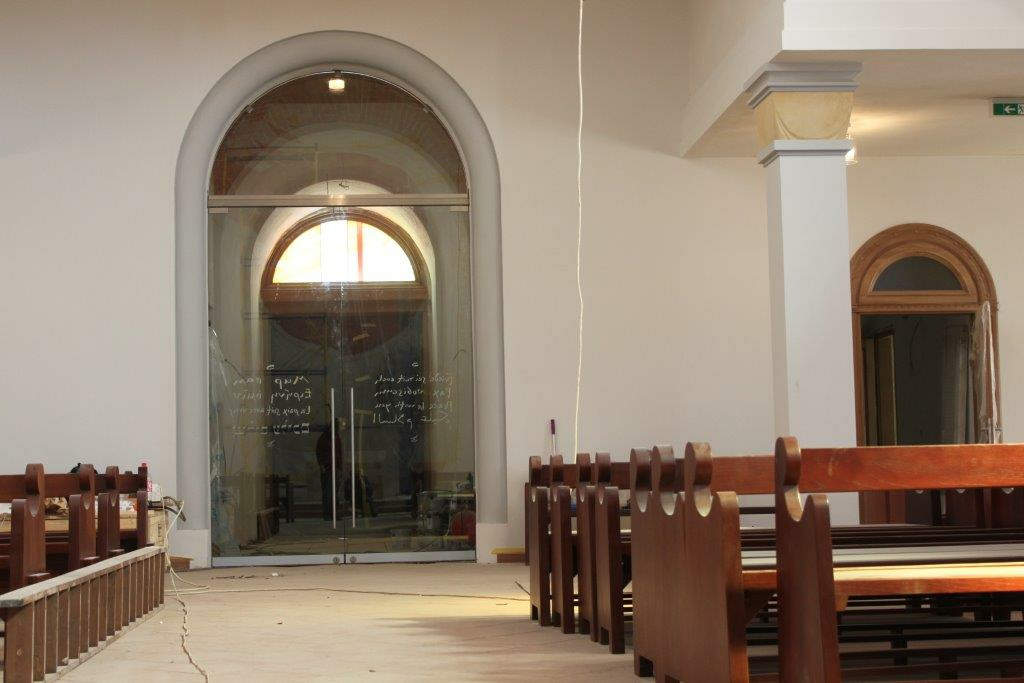

Zusätzlich: Herstellung und Einbau der Ganzglastüranlage mit komplexem Rundbogenoberteil.

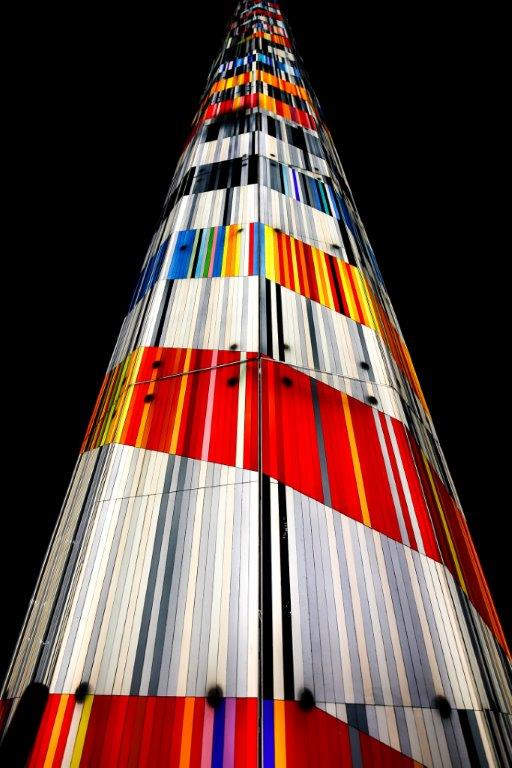

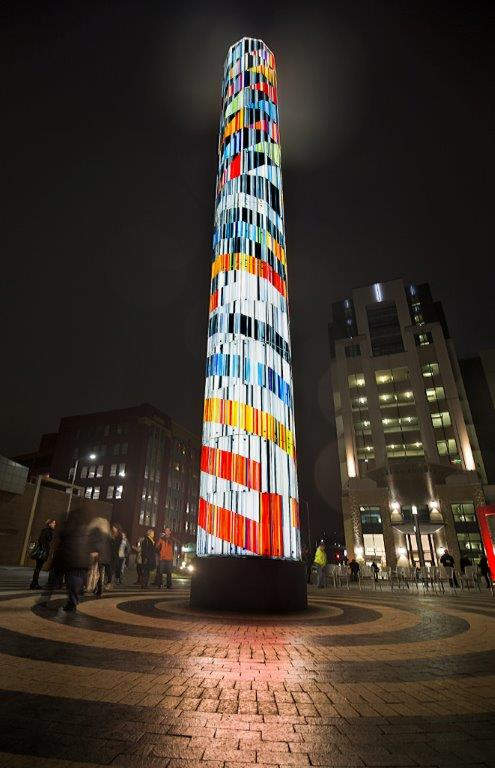

Glasturm für den Lincoln Tower-Square
Referenzen: Internationales Kunstprojekt Glasturm "Ascent"

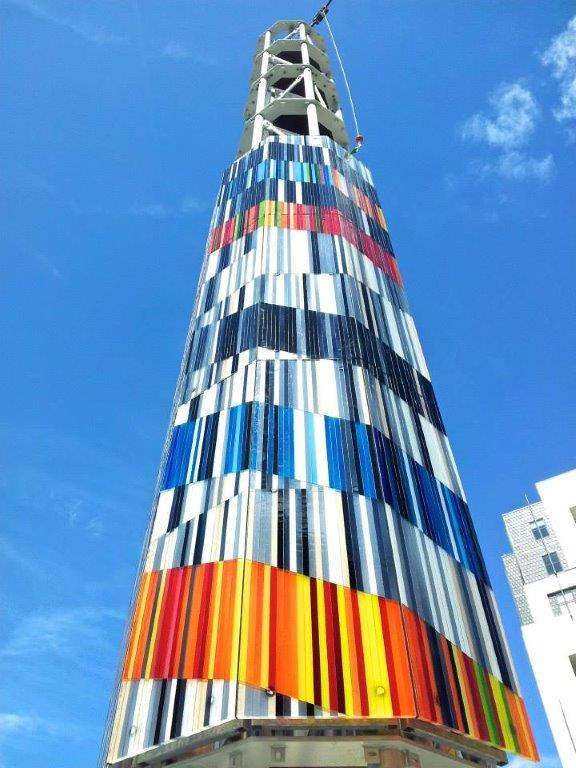

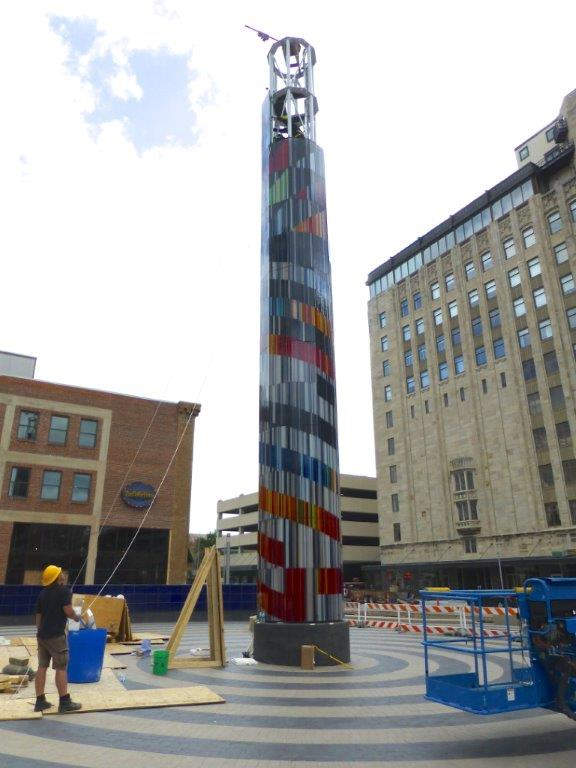

Ein herausforderndes internationales Kunstprojekt: Wir haben das komplexe Stahltragwerk für den 18 Meter hohen Glasturm "Ascent" des Künstlers Jun Kaneko in Omaha, Nebraska, USA, gefertigt.
Projektpartner: Auftraggeber war das **Glasstudio Derix** (Taunusstein). Die Statik erstellte das Ingenieurbüro Fronzek + Gutheil (Saalfeld).
Konstruktion: Das Stahltragwerk hat eine Höhe von 18 m und ein Gesamtgewicht von 4,8 Tonnen. Es wurde als dreiteilige Konstruktion ausgeführt.
Vorfertigung & Beschichtung: Die Etagen wurden in Triebes inkl. Podesten und Leitern komplett vorgefertigt. Die Oberflächenbeschichtung (Duplex) erfolgte durch die Fa. Klaus Kosti GmbH (Triebes).

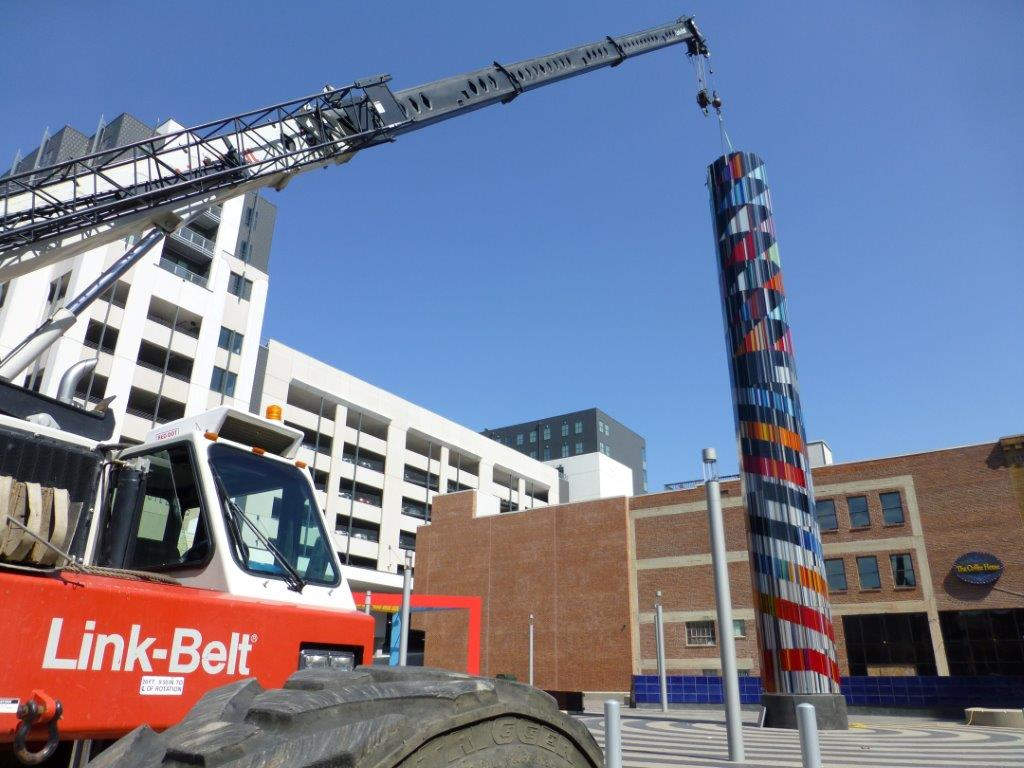

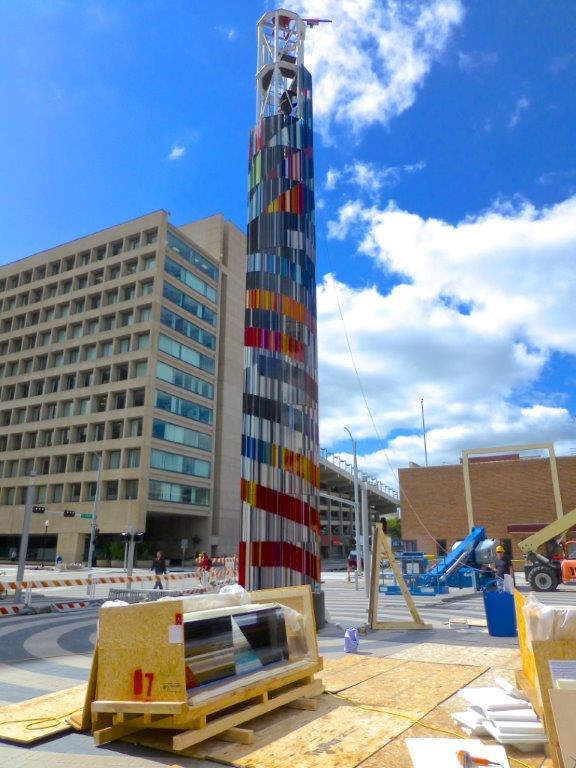

Montage: Die Verglasung mit 80 Kunstglasscheiben und Stahlrahmen erfolgte in einem engen Zeitrahmen von nur 6 Tagen durch Monteure der Firmen Wimmer und Derix.
Sehen Sie wie Jun Kaneko's Glas Skulptur errichtet wird. Ein Team von kompetenten Mitarbeitern der Fa. Derix Glasstudios GmbH & Co.KG. und Metallbau Wimmer arbeiten vor Ort.
VIDEO: Tower Square Time-lapse
Nouakchott Mauretanien
Referenzen: Modulbau und Logistik für das Auswärtige Amt (Nouakchott)

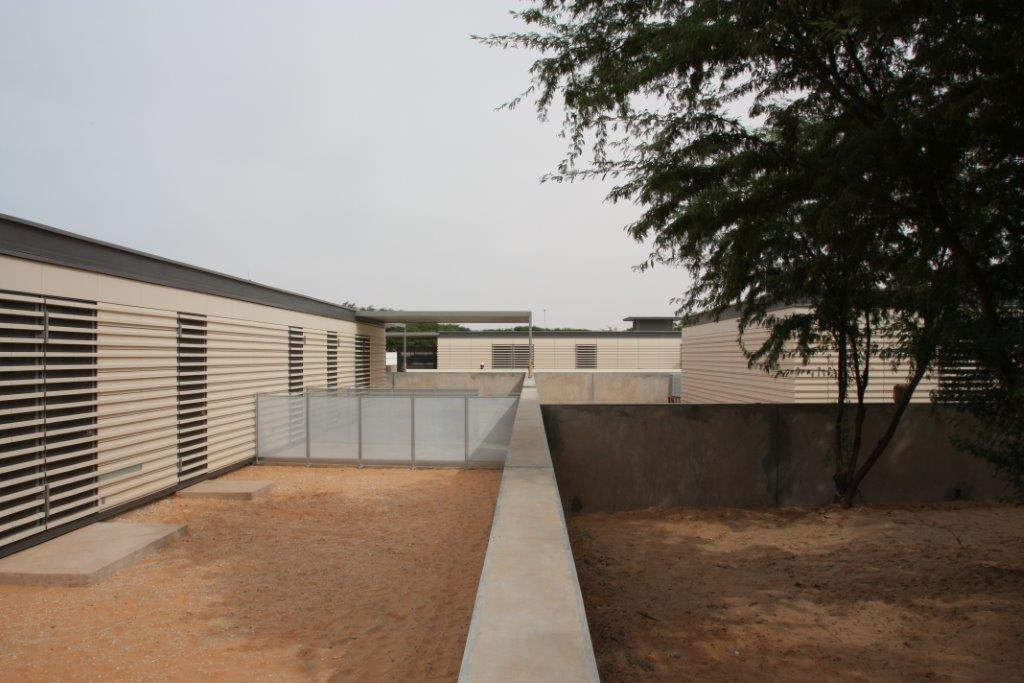

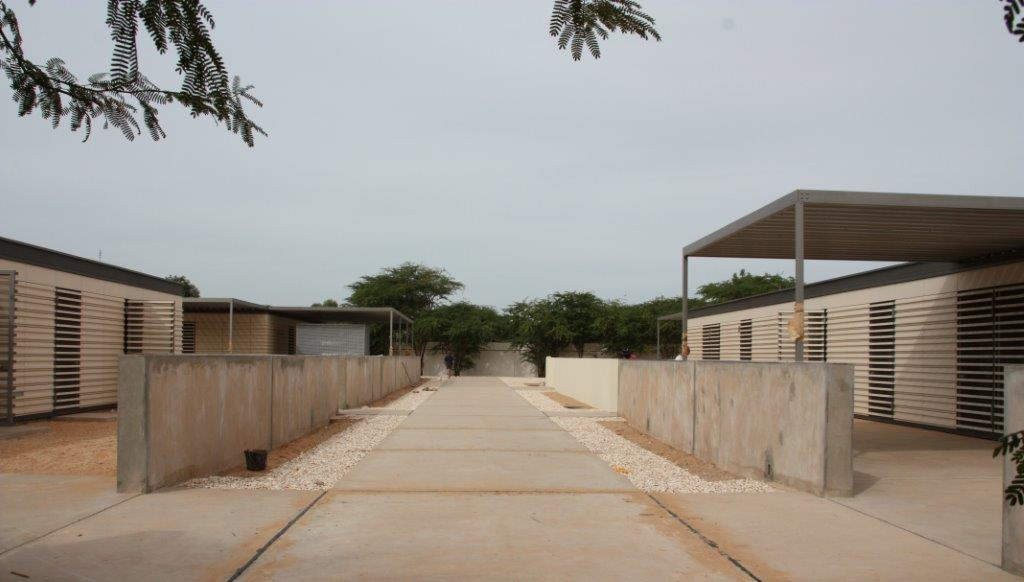

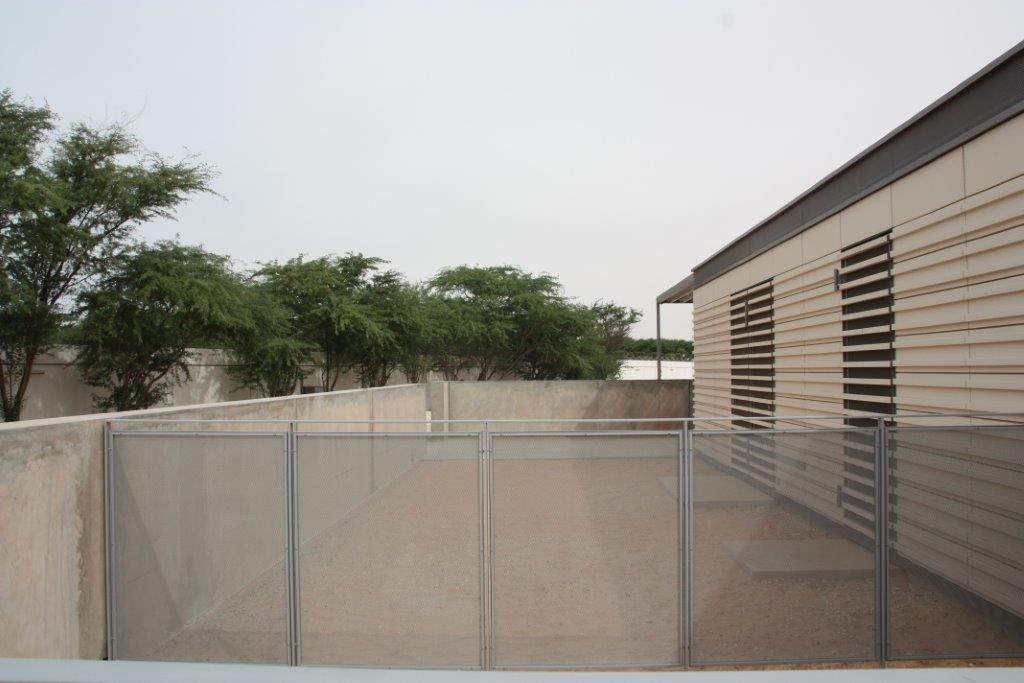

Als federführendes Mitglied der ARGE Modulhaus Nouakchott realisierten wir im Auftrag des Auswärtigen Amtes der Bundesrepublik Deutschland den Bau von fünf Appartements (Modulbauweise) für die Deutsche Botschaft in Mauretanien.
Projektumfang und Management:
Leitung: Federführendes Mitglied der Arbeitsgemeinschaft (ARGE) Modulhaus Nouakchott.
Koordination: Verantwortlich für die Koordination von 8 weiteren beteiligten Firmen, Abrechnung und Logistik.
Logistikumfang: Transport von 600 Tonnen Material (aller Gewerke) in 34 Containern (je 40 Fuß).

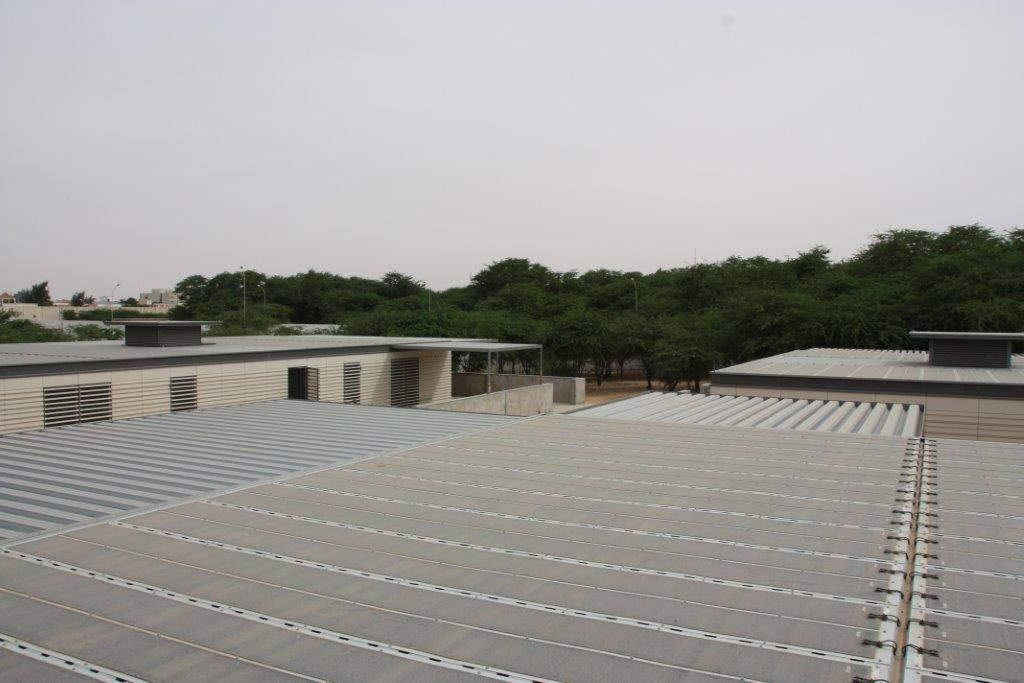

Realisierung: Errichtung von 5 Appartements (2 Doppelhäuser, 1 Einzelhaus) im Zeitraum März bis Oktober 2009.
Unsere Kernleistungen im Metall- und Fassadenbau:
Stahlbau: 22,4 Tonnen Stahltragwerk in Skelettbauweise gefertigt und montiert.

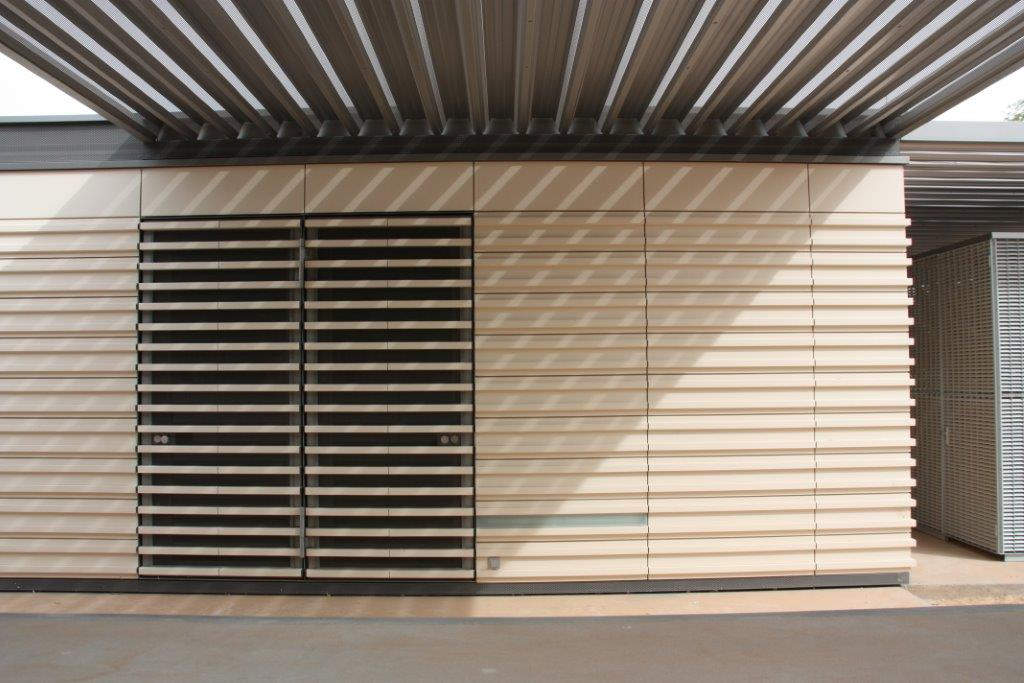

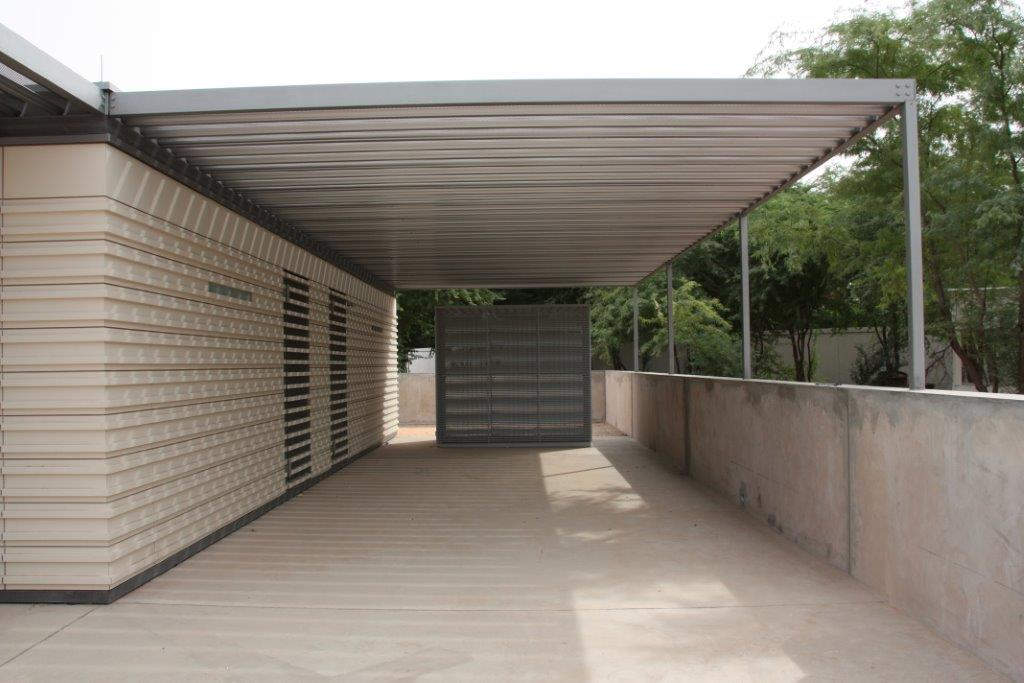

Fassade & Wände: 540 qm elementierte Außenwände und 500 qm vorgehängte Tonplattenfassade.

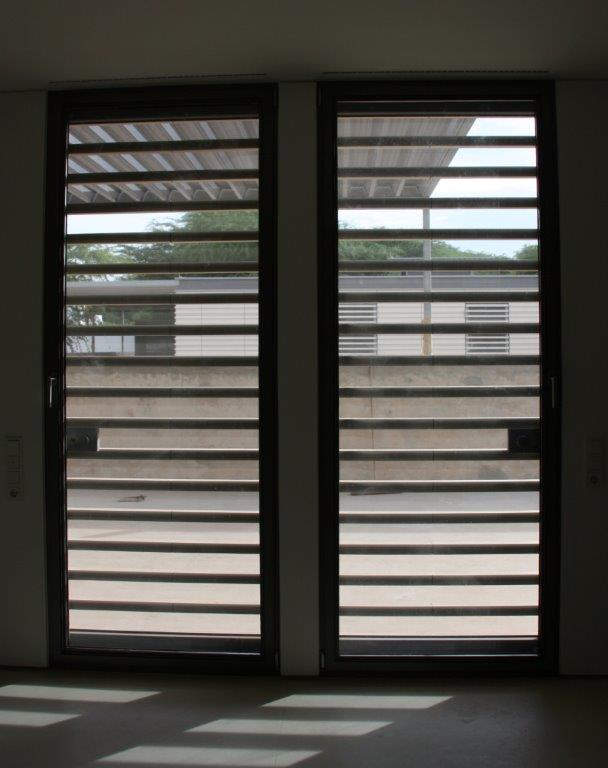

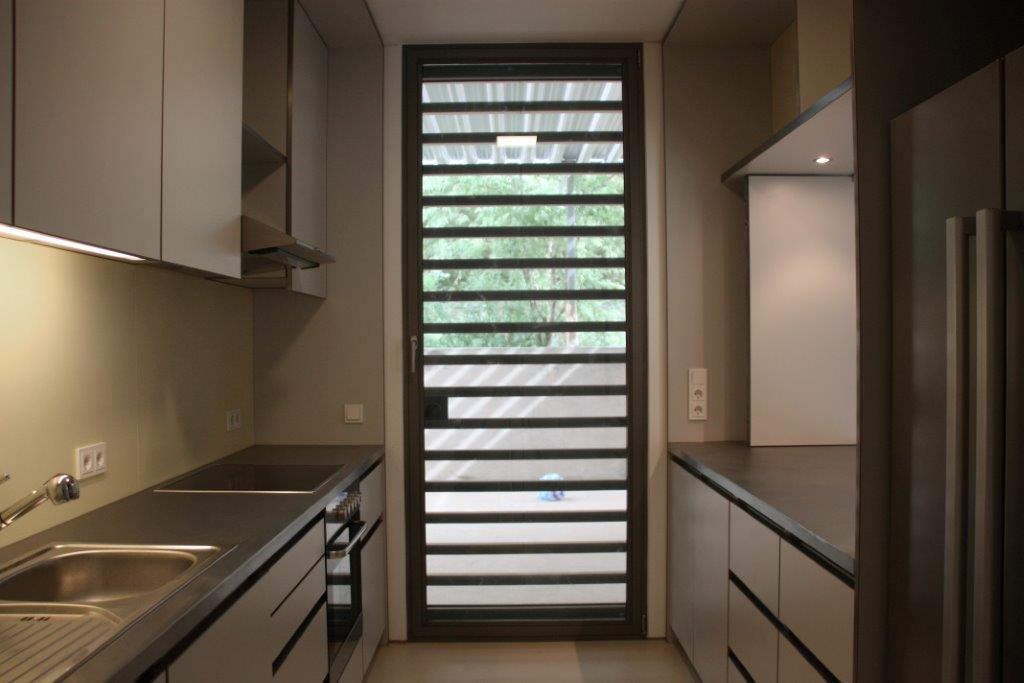

Türen & Fenster: 35 Stahl-Fenstertüren, 11 Stahl-Wohnungseingangstüren sowie 35 Innentüren aus Holz.

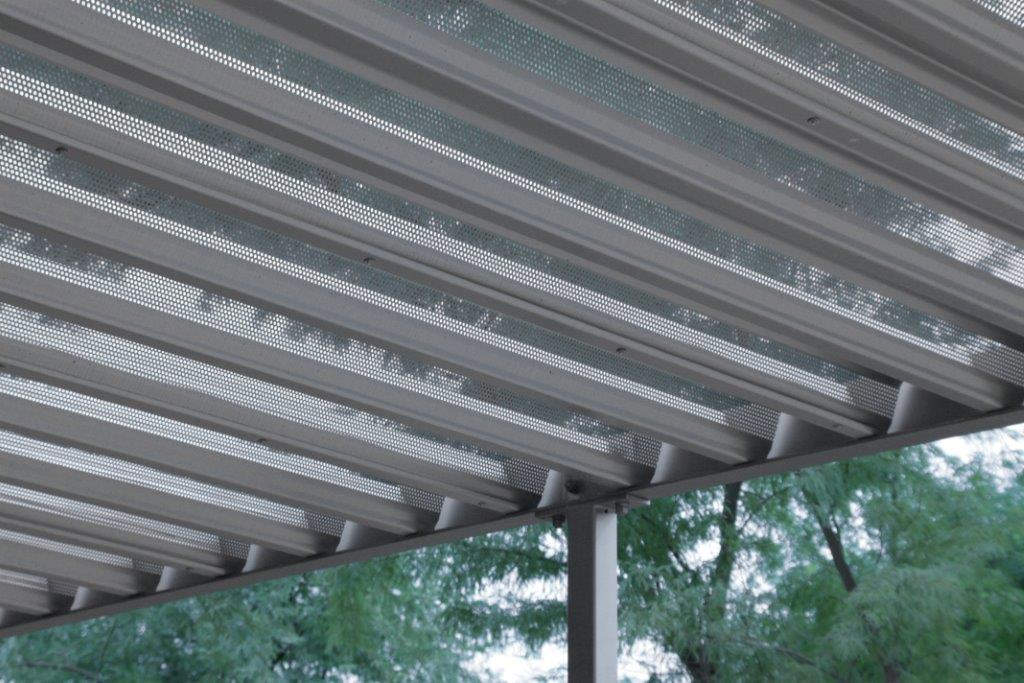

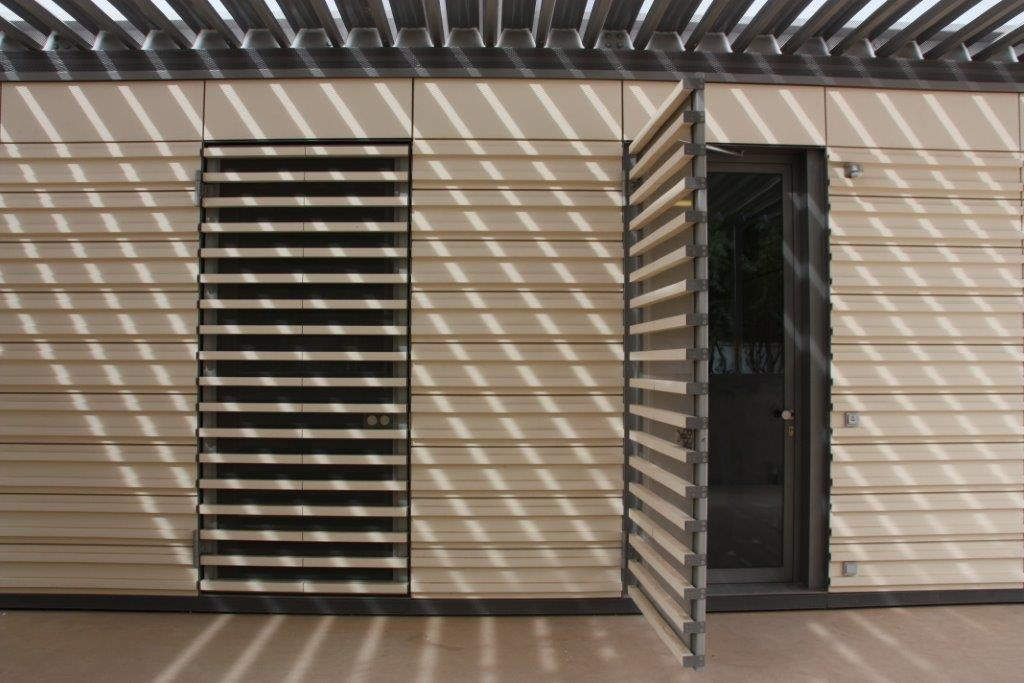

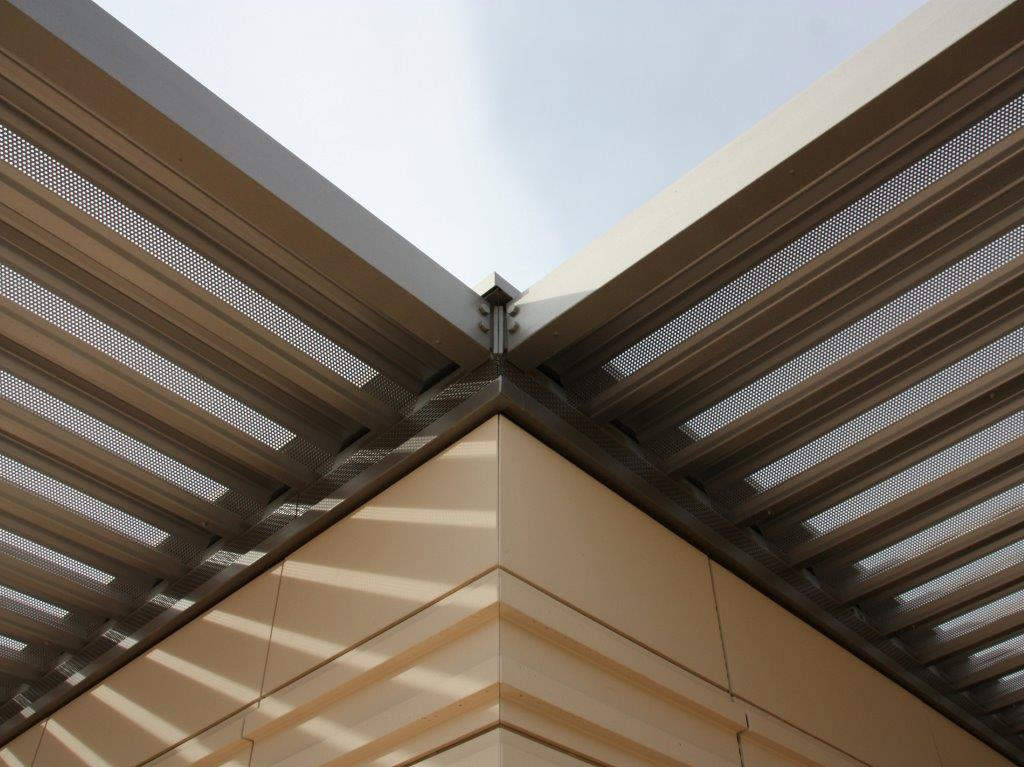

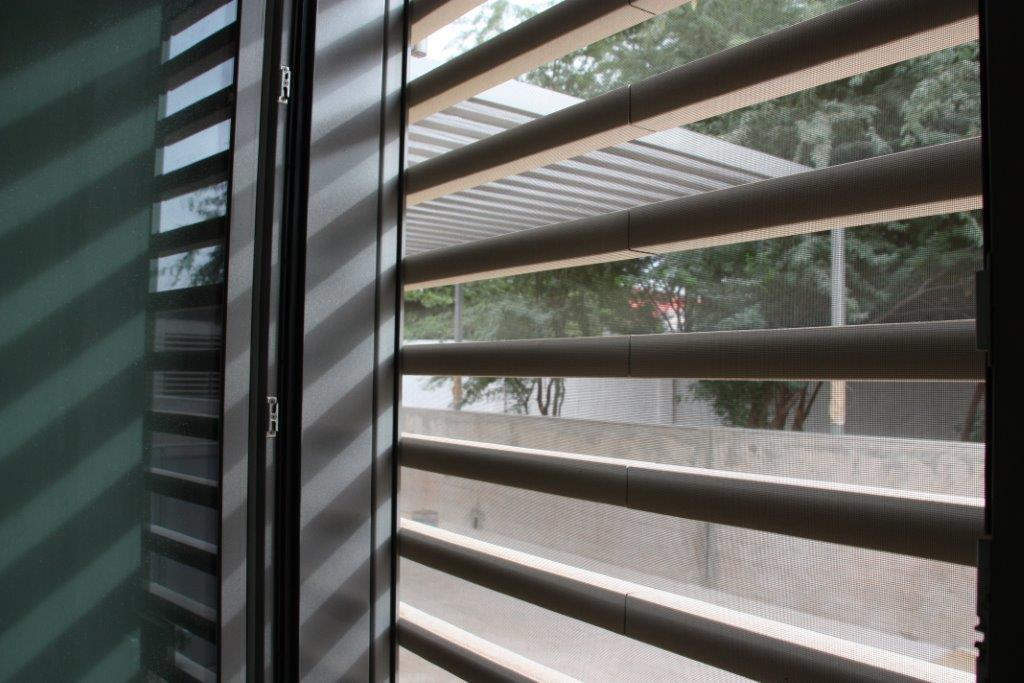

Sonderkonstruktionen: Sonnenschutzelemente aus Tonplattenbaguettes, Abstellraumkonstruktionen, Müllbehälterschränke und Metalltrennwände.
